融合通信指挥调度管理平台
一、系统简介
融合通信指挥调度平台，是针对基于4G/5G、WIFI、有线网络、专用网络的音视频指挥调度管理平台软件，实现多个音视频采集终端、音视频对讲终端、监控设备、手机终端、PC电脑通过4G/5G、WIFI、有线网络、专用网络向服务器发送音视频数据，然后由服务器向外转发，使得连接该服务器的各个终端程序、浏览器、手机端都能进行实时音视频通讯。
系统支持的终端类型：
1. 安霸方案的执法记录仪、行车记录仪。
2. 安卓系统的4G/5G执法记录仪。
3. 350兆赫、400/800兆赫对讲机。
4. 户外监控摄像头。
5. 满足公安部GA/T947标准的各种型号的音视频采集工作站。
6. 安卓系统等个人手持终端设备。
7. PC电脑。
系统支持音视频协议
1. RTMP音视频协议，执法记录仪向服务器推送采用此协议。
2. RTSP音视频协议，户外监控向服务器推送采用此协议。
3. GB28181协议，支持公安行业的监控设备接入，支持平台之间通过GB28181协议的级联。
4. WebRTC实时音视频对讲，设备之间相互音视频对讲，支持组呼、单呼。
5. HTTP-FLV流媒体播放，不依赖flash(浏览器已经开始不再支持flash),网页端不需要安装任何插件就可以流畅播放。
6. GA/T947 公安行业执法音视频管理标准，采集工作站通过该协议接入。
二、系统逻辑结构

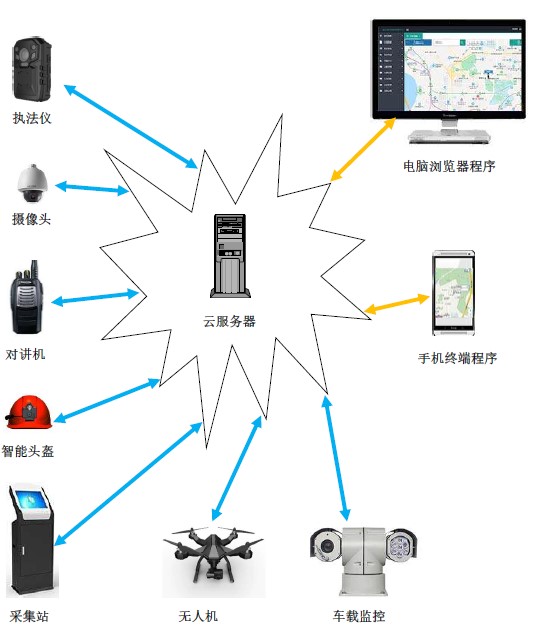

系统可以由多台服务器构成，分为信令服务器、流媒体服务器、数据库服务器、存储服务器、Web服务器等，各个终端通过信令服务器进行协同配合，实现基于实时音视频数据的指挥、调度、观看、监控的功能。
三、系统运行环境
1、服务器端：CentOS 8及以后的版本。
2、数据库：MariaDB 10.0，MySQL 5.7及以后的版本。
3、电脑端：Windows 7/8/10 32/64位。
4、支持的浏览器：谷歌chrome,火狐等。
5、移动客户端：支持android的app程序。
四、系统主要功能
1. 移动设备视频实时显示
★ 支持的视频流格式： RMTP、RTSP、GB28181等H265、H264编码的音视频流媒体格式，支持高清、标清码率，支持AAC，PCM编码的音频流的播放。
★ 发送到服务器的视频数据可以设置为全部在服务器端保存，同时保存各个视频终端的地理坐标位置信息，支持存储策略，超过保存期限的文件定期自动删除。

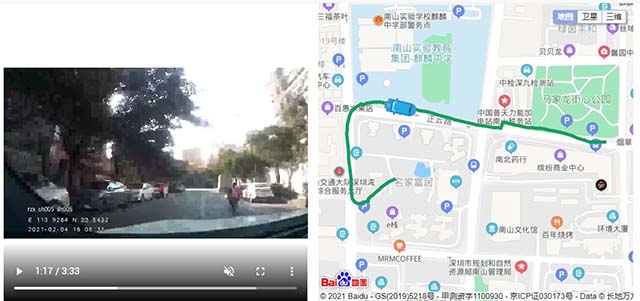

★ 管理平台可以检索由移动设备端自动上传、被动上传、服务器自动录制、通过采集站上传的音视频文件。视频流在回放时，可在地图上显示当时的运行轨迹。在拖动播放时，轨迹点随视频播放一起运动。

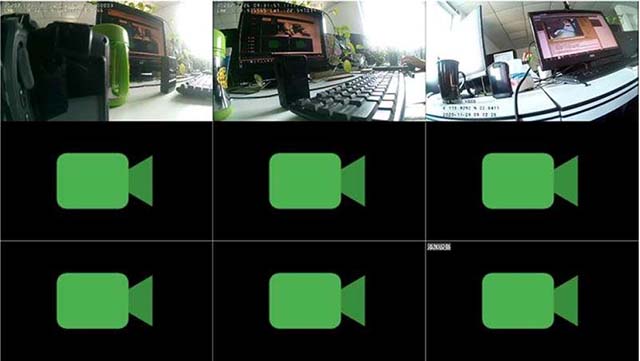

★ 支持多窗口视频画面轮播显示，用户可以定义显示画面的个数、支持全屏播放，方便播放画面投射到大屏幕。

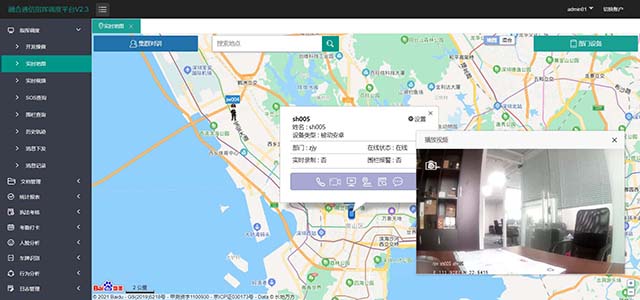

2. 地图显示及操作
★ 地图支持百度地图和谷歌地图，支持wgs-84坐标系，支持GPS、北斗定位系统，支持离线地图。
★ 定位坐标在中国和中国以外自动转换，解决中国地图加密问题，在百度或者谷歌地图上都能精确定位。
3. 集群对讲、视频通话、信息下发

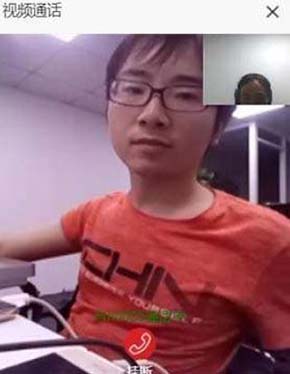

★ 实现移动设备、浏览器端、手机端相互之间一对一的对讲、视频通话和集群对讲
★ 对讲插入。用户如果正在对讲中，可以被对讲级别更高的管理员、部门管理员强制插入，这时该用户会被迫中止正在进行的对讲，然后进行和插入用户的对讲，待和插入用户的对讲结束，系统自动恢复插入对讲前的一次对讲。

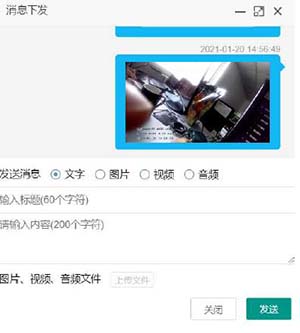

★ 客户端可以实时下发文字、图片、视频、音频信息到移动设备端，移动设备端收到信息后，会震动提示，设备端用户可以在未读信息里阅读客户端发送的信息。
 |
 |
4. 电子围栏
★ 系统预定义围栏区域，形状可以是圆形、矩形、不规则多边形，并给不同的围栏区域命名。
★ 把定义的围栏赋予需要监控的移动终端设备，如果需要声音报警则启动声音报警。当移动终端移出围栏时，后台系统自动报警。
5. 紧急情况报警（SOS一键呼叫）
移动终端一键报警，当该键按下，主动向服务器发送报警信息，如果移动端没有开启实时视频，则设备端自动开启实时视频向服务器推送，服务器端也开启视频录制功能，对该SOS呼叫的移动端开始视频录制。同时开启该设备的语音对讲，方便后台对该设备语音通话，管理平台端也自动弹出提示。
6. 人脸识别
支持执法仪设备端和平台服务器端的人脸识别。系统设置目标人脸，当目标人脸在视频画面中出现时，系统自动标注该目标人脸，并截取一帧画面，保存到服务器，在随后的目标人脸检索中，可以检索到该人脸画面。 包含该人脸截图的链接也实时发送到移动端，移动端震动或者语音提醒，提醒移动用户及时查看实时信息。

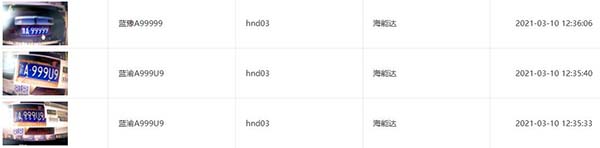

7. 车牌识别
系统对视频中出现的目标车牌都自动识别，并截取一帧画面，保存到服务器，在随后的车牌检索中，可以检索到该车牌，并显示当时的画面。 包含该目标车牌截图的链接也实时发送到移动端，移动端震动提醒，提醒移动用户及时查看实时信息。
8. 行为分析

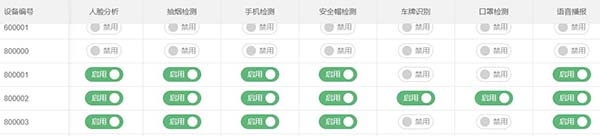

★ 调度平台可以对移动终端中的视频实时进行行为分析，这些行为分析包括是否抽烟、是否玩手机、是否戴安全帽、是否戴口罩等行为，当移动端的视频开启了对应的行为检测，服务器端就开始对该视频进行检测，当相应的检测行为出现时，服务器截图保存，同时发送截图的链接地址到移动端，移动端震动提示，或者语音播报。如下图，移动端开启或者关闭相应的检测行为：

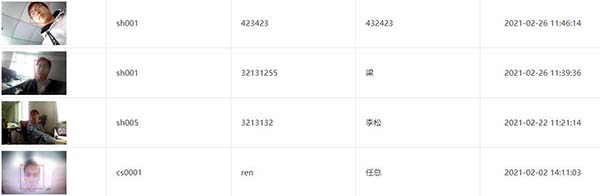

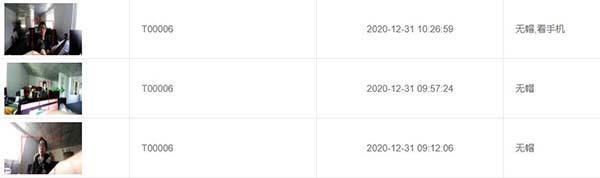

★ 对视频中检测到的行为截图，查询界面如下图显示：
9. 考勤打卡

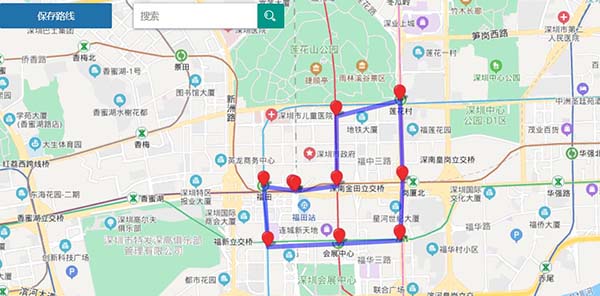

为设备定义考勤打卡线路，当设备运动到打卡点时，系统默认该设备在该点打卡；或者由设备使用人在设备端手动点击打卡，系统自动记录设备打卡的GPS位置坐标、打卡时间等信息，供后续检索。
10. 支持采集站的接入
系统支持GA/T947标准，任何满足该标准的执法仪采集软件都可以通过该标准向平台提交数据，系统提供统一的数据查询界面，查询数据包括执法仪通过WIFI上传的数据、服务器端录制的数据、通过采集站提交的数据。
11. 支持GB28181协议视频设备的接入
★ 管理平台是一个标准的28181设备节点，支持平台之间上下级设备信息级联。
★ 对于GB28181终端设备，可以向平台推送实时视频流、报送GPS位置信息、推送SOS报警信息、平台向终端设备发起对讲。
五、手机端APP管理端

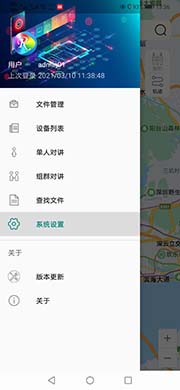

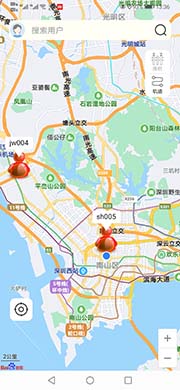

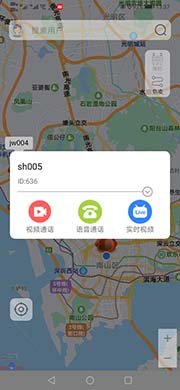

安卓手机通过安装手机端App，可以实现手机端对接入的设备终端的管理，包括查看上线设备的实时视频、实时地理轨迹、和设备端语音对讲、视频通话，查看设备端的历史视频等功能。
 |
 |
 |
六、移动设备端主要功能
1. 系统支持基于Android 6.0及以上系统的移动终端设备，设备接入简单，只需要安装相应的APK就可以接入系统。支持H.265硬件编码，适用于硬件支持H.265编码的机型，如高通芯片的机型，可以充分发挥硬件的性能，达到完美、流畅的视频传输。
2. 支持视频通话、集群对讲、一对一通话、接收平台推送的文件、图片、语音、视频、报警信息，查看并播放
3. 移动设备端在向服务器推送实时视频流的同时，可以录制本地视频文件，即文件录制和视频推送可以同时进行，也可以只本地录制文件，不向服务器推送实时视频流。
4. 本机录制的文件可以设置定时自动上传或者立即手动上传到服务器，上传的文件可以是本机录制的全部文件，也可以是用户勾选文件，上传成功的文件可以选择在本机继续保留或者上传后自动删除。 （当执法仪回到单位，连接到wifi,进行充电时，可以启用此功能，自动把本机录制的文件上传到服务器）
5. 移动设备端是一个标准的GB28181设备，可以向其他的GB28181设备、服务器、客户端推送实时视频流。同时支持2路视频流，一路是GB28181视频流，一路是自己私有服务器的视频流。
6. 支持VPN账号连接。通过设置VPN参数，移动设备通过VPN账号访问指定的网络，并向服务器发送实时视频流和定位信息。
七、4G执法记录仪硬件
|
|
|||||||||||||||||
|
|
|||||||||||||||||
如果您使用的是传统执法记录仪，可以访问我们的执法记录仪证据管理平台
九、应用场景
1. 公安、交警、城管路面巡逻执勤
2. 电力巡检、野外抢险
3. 安全生产、排险除暴
4. 火车列车、线路常规巡检
5. 酒店、商场日常巡视
6. 保险现场勘察、寿险客户面签
实时视频指挥调度管理平台——主要功能您当前的位置：产品介绍>>实时视频指挥调度管理平台
实时视频指挥调度管理平台主要功能
1 移动设备视频实时显示
1.1 支持的视频流格式：MP4，MOV，RMTP，RTSP等H.265、H.264编码的音视频文件，支持高清、标清码率，支持AAC，PCM编码的音频流的播放。
1.2 发送到服务器的视频数据可以设置为全部在服务器端保存，同时保存各个视频终端的地理坐标位置信息，支持存储策略，超过保存期限的文件定期自动删除。
1.3 客户端和浏览器端支持历史数据的检索和视频回放、运动轨迹重现。
1.4 客户端支持多窗口视频画面轮询显示，用户可以定义显示画面的个数、支持全屏播放、播放画面浮动显示，方便播放画面投射到大屏幕。
1.5 客户端支持实时视频画面截取并保存在本地，支持视频声音的打开和关闭。
2 地图显示及操作
2.1 地图支持百度地图和谷歌地图，支持wgs-84坐标系，支持GPS、北斗定位系统，支持离线地图。
2.2 支持警用GIS地图系统，可以和现有的警用地图控制中心实现无缝对接。
2.3 定位坐标在中国和中国以外自动转换，解决中国地图加密问题，在百度或者谷歌地图上都能精确定位。
2.4 地图显示支持全屏显示、浮动窗口显示，方便投射到大屏幕。
2.5 地图操作支持清除全部绘制物、在视野内显示全部绘制物、当前地图截图保存到本地。
2.6 地图显示支持卫星图、三维图、平面图。
2.7 用户自定义地图图标的形状、图标上显示的标签、是否显示轨迹线、轨迹线颜色等。
3 集群对讲及信息下发
3.1 客户端可以发起对所有移动设备端的语音对讲，实现广播通话，或者针对某个移动设备端的语音对讲。
3.2 移动设备端可以发起对客户端、其他设备端的对讲，或者被动接收广播通话。
3.3 组内通话，管理员可以建立多个对讲组，用户可以同时加入多个对讲组，在对讲组内，用户可以自由发言，并能同时收听到其他用户的发言。
3.4 对讲插入。用户如果正在对讲中，可以被对讲级别更高的管理员、部门管理员强制插入，这时该用户会被迫中止正在进行的对讲，然后进行和插入用户的对讲，待和插入用户的对讲结束，系统自动恢复插入对讲前的一次对讲。
3.5 信息下发，客户端可以实时下发文字、图片、视频、音频信息到移动设备端，移动设备端收到信息后，会震动提示，设备端用户可以在未读信息里阅读客户端发送的信息。
4 视频通话及视频会议
4.1 用户可以发起一对一的视频通话，也可以发起一个视频会议。
4.2 管理员可以建立多个视频会议组，一个用户可以加入多个视频会议组，当视频会议时，用户如果在手机端或者移动端登录，由于屏幕的限制，则只显示发起人的视频，如果是在客户端登录，则显示所有组内用户的视频。
4.3 视频通话插入。用户如果正在视频通话中，可以被视频通话级别更高的管理员、部门管理员强制插入，这时该用户会被迫中止正在进行的视频通话，然后进行和插入用户的视频通话，待和插入用户的视频通话结束，系统自动恢复插入视频通话前的一次通话。
4.4 视频通话的强制插入和音频对讲的强制插入，基于相同的级别，即无论用户在视频通话还是集群对讲状态，都会被通话基本更高的用户插入，待和通话级别更高的用户通话结束，系统自动呼叫插入前被迫中断的通话方，恢复通话。
5 电子围栏
5.1 系统预定义围栏区域，形状可以是圆形、矩形、不规则多边形，并给不同的围栏区域命名。
5.2 把定义的围栏赋予需要监控的移动终端设备，如果需要声音报警则启动声音报警。当移动终端移出围栏时，后台系统自动报警。
5.3 服务器自动监测移动设备的位置信息，当移动终端移出围栏时，客户端会自动警示，并声音报警。
6 紧急情况报警（SOS一键呼叫）
移动终端一键报警，当该键按下，主动向服务器发送报警信息，如果移动端没有开启实时视频，则设备端自动开启实时视频向服务器推送，服务器端也开启视频录制功能，对该SOS呼叫的移动端开始视频录制。同时开启该设备的语音对讲，方便后台对该设备语音通话，管理端的客户端程序或者浏览器程序也自动弹出提示。
7 人像识别
系统可以设置目标人像，当目标人像在视频画面中出现时，系统自动标注该目标人像，并截取一单帧画面，保存到服务器，在随后的目标人像检索中，可以检索到该人像画面。 包含该人像的截图也是实时发送到移动端，移动端震动提醒，提醒移动用户及时查看实时信息。
2.7.1 目标人像设置，向系统添加需要监控的目标人像，可以通过现有图像中的截图，或者通过摄像头实时获取。
2.7.2当目标人像在视频画面中出现时，系统自动标注该人像。
2.7.3 目标人像检索。检索系统监控到的目标人像截图，并可以下载到本机。
8 车牌识别
系统对视频中出现的目标车牌都自动识别，并截取一单帧画面，保存到服务器，在随后的车牌检索中，可以检索到该车牌，并显示当时的画面。 包含该目标车牌的截图也是实时发送到移动端，移动端震动提醒，提醒移动用户及时查看实时信息。
8.1 当目标车牌出现时，视频画面会自动标注出现的车牌。
8.2 目标车牌检索。检索系统监控到的目标车牌截图，并可以下载到本机。
9 实时视频流后台自动录制
移动设备终端推送到服务器的实时视频流，如果有需要，服务器端可以启动录制程序，对设备推送的实时视频流进行录制，管理端可以检索历史录制的实时视频流，录制的视频文件可以设置为15分钟、30分钟、1小时一段，录制程序可以同时对多个上线设备进行录制。 录制的实时视频文件支持存储策略，当文件超过设置的保存期限，系统会自动清除过期文件。
10 查看移动设备端文件列表
当移动设备端在线时，管理端可以实时查看设备端录制的文件列表、日志内容，并拉动选中的文件上传到服务器上。
11 历史数据检索、轨迹回放
管理端可以检索由移动设备端自动上传、被动上传、服务器自动录制的音视频文件。
录制的实时视频流在回看时，可在地图上显示当时的运行轨迹。在拖动播放时，轨迹点随视频播放一起运动。
12 用户管理
12.1 用户角色划分为系统管理员、部门管理员、普通用户。系统管理员可以查询和管理全部的用户、设备；部门管理员可以查询和管理本部门及其下属部门的用户和设备；普通用户只能查询自己权限范围内的设备。
12.2 不同角色的用户登录系统后，只能做权限范围内的事，只能查看权限范围内的设备信息。
12.3 通过修改用户的工作状态，可以允许或者禁止某用户登录系统，即用户离职后不能登录系统，但该用户的信息系统一直保留。
13 移动设备管理
对接入系统的移动设备进行管理，系统支持基于Android系统的移动终端设备和基于Linux系统的Ambarella芯片的移动终端设备同时接入系统。
13.1 设置设备的内核类型、接入的视频服务器。
13.2 设置设备适用的电子围栏类型、是否启用电子围栏、以及越过电子围栏系统是否报警。
13.3 设置设备在推送实时视频流时，服务器是否进行视频录制。
13.4 只有在系统中备案的设备才可以推送实时视频流到服务器。
14 心跳功能
支持在画面静止情况下，以极低的码流(几个字节)保持联接，节约流量；手机或电脑客户端不观看时，设备终端不产生流量。
15 实时视频流智能管理
实时视频画面只有当客户端需要观看时才打开，以节省流量。服务器会自动检测移动设备观看的客户端人数，当没有任何客户端观看时，会自动关闭移动设备端向服务器推送实时视频流，以节约流量。
实时视频指挥调度管理平台-移动设备模块主要功能
系统支持基于Android 6.0及以上系统的移动终端设备，设备接入简单，只需要安装相应的APK就可以接入系统。
系统也支持基于Linux系统的Ambarella芯片的移动终端设备同时接入系统，接入相对复杂，需要在设备端加载Linux的运行模块。
安卓系统支持H.265硬件编码，适用于硬件支持H.265编码的机型，如高通芯片的机型，可以充分发挥硬件的性能，达到完美、流畅的视频传输。
1 本地文件录制
移动设备端在向服务器推送实时视频流的同时，可以录制本地视频文件，即文件录制和视频推送可以同时进行，也可以只本地录制文件，不向服务器推送实时视频流。
1.1 视频文件录制支持分段，默认15分钟1段，支持重点文件标记，支持视频预录、延时录。
1.2 拍摄照片支持3连拍、5连拍等。
1.3 支持SOS紧急呼叫键。
1.4 支持本机文件的浏览、播放，支持本机操作日志记录。
2 本地文件上传服务器
本机录制的文件可以设置定时自动上传或者立即手动上传到服务器，上传的文件可以是本机录制的全部文件，也可以是用户勾选文件，上传成功的文件可以选择在本机继续保留或者上传后自动删除。（当执法仪回到单位，连接到wifi,进行充电时，可以启用此功能，自动把本机录制的文件上传到服务器）
3 集群对讲
3.1 发起一对一的语音对讲或者组内对讲。
3.2 接收被动呼叫，或者强制插入的语音呼叫。
3.3 开机自动进入关机前的组内对讲（用户可设置），始终保持通话状态。
4 视频通话
4.1 需要移动设备终端背板具有摄像头，并支持前后摄像头同时工作。
4.2 支持主动发起的、被动接收的一对一的视频通话。
4.3 支持视频通话强制插入，强制插入通话结束，自动恢复插入前的一次通话。
5 信息接收
5.1 接收管理端推送的文件、图片、语音、视频信息，查看并播放。
5.2 当本机的实时视频中出现目标人像、目标车牌时，会收到管理端推送的信息提示，并能收到目标人像、目标车牌的视频截图。
5.3接收的历史信息的回看。
6 支持GB28181实时视频流
6.1 移动设备端是一个标准的GB28181设备，可以向其他的GB28181设备、服务器、客户端推送实时视频流。
6.2 同时支持2路视频流，一路是GB28181视频流，一路是自己私有服务器的视频流。
7 支持VPN账号连接
通过设置VPN参数，移动设备通过VPN账号访问指定的网络，并向服务器发送实时视频流和定位信息。
实时视频指挥调度管理平台——典型用户您当前的位置：产品介绍>>实时视频指挥调度管理平台
本软件产品广泛应用于公安、安保、保险、电力、安全生产、商场、旅游、交通等行业
典型用户如：
辽宁某交警局
南方某电网公司
江西某交警局
